MEDIDAS PARA CORTAR LAMINA Y BANDAS

Las laminas de estas medidas tienen 3 pulgadas de lap, si deseas hacerlas de diferente medida solo restale o aumentale......






1x1 1/2        LAMINA 17 1/2       BANDAS   23 1/2
1X2             LAMINA  21 1/2      BANDAS   27 1/2



1X2 1/2       LAMINA  24 1/2      BANDAS   30 1/2
1X3             LAMINA  27 1/2      BANDAS   33 1/2
1 1/2X1       LAMINA  16 1/2      BANDAS   22 1/2
1 1/2X1 1/2 LAMINA  19 1/2      BANDAS   25 1/2
1 1/2X2       LAMINA  24 1/2      BANDAS   30 1/2
1 1/2X2 1/2 LAMINA  27 1/2      BANDAS   33 1/2
1 1/2X3       LAMINA  30 1/2      BANDAS   36 1/2
2X1             LAMINA  17 1/2      BANDAS   23 1/2
2X1 1/2       LAMINA  21 1/2      BANDAS   27 1/2
2X2             LAMINA  24 1/2      BANDAS   30 1/2
2X2 1/2       LAMINA  27 1/2      BANDAS   33 1/2
2X3             LAMINA  30 1/2      BANDAS   36 1/2
2X3 1/2       LAMINA  33 1/2      BANDAS   39 1/2
2X4             LAMINA  37 1/2      BANDAS   43 1/2
2X4 1/2       LAMINA  40 1/2      BANDAS   46 1/2
2X5             LAMINA  43 1/2      BANDAS   49 1/2
3X1             LAMINA  21 1/2      BANDAS   27 1/2
3X1 1/2       LAMINA  24 1/2      BANDAS   30 1/2
3X2             LAMINA  27 1/2      BANDAS   33 1/2
3X2 1/2       LAMINA  30 1/2      BANDAS   36 1/2
3X3             LAMINA  33 1/2      BANDAS   39 1/2
3X3 1/2       LAMINA  37 1/2      BANDAS   43 1/2
3X4             LAMINA  40 1/2      BANDAS   46 1/2
3X4 1/2       LAMINA  43 1/2      BANDAS   49 1/2
3X5             LAMINA  47 1/2      BANDAS   53 1/2
4X1             LAMINA  24 1/2      BANDAS   30 1/2
4X1 1/2       LAMINA  27 1/2      BANDAS   33 1/2
4X2             LAMINA  30 1/2      BANDAS   36 1/2
4X2 1/2       LAMINA  33 1/2      BANDAS   39 1/2
4X3             LAMINA  37 1/2      BANDAS   43 1/2
4X3 1/2       LAMINA  40 1/2      BANDAS   46 1/2
4X4             LAMINA  43 1/2      BANDAS   49 1/2
4X4 1/2       LAMINA  47 1/2      BANDAS   53 1/2
4X5             LAMINA  50 1/2      BANDAS   56 1/2
5X1             LAMINA  27 1/2      BANDAS   33 1/2
5X1 1/2       LAMINA  30 1/2      BANDAS   36 1/2
5x2              LAMINA  33 1/2      BANDAS   39 1/2
5X2 1/2       LAMINA  37 1/2      BANDAS   43 1/2
5X3             LAMINA  40 1/2      BANDAS   46 1/2
5X3 1/2       LAMINA  43 1/2      BANDAS   49 1/2
5X4             LAMINA  47 1/2      BANDAS   53 1/2
5X4 1/2       LAMINA  50 1/2      BANDAS   56 1/2
5X5             LAMINA  53 1/2      BANDAS   59 1/2
6X1             LAMINA  30 1/2      BANDAS   36 1/2
6X1 1/2       LAMINA  33 1/2      BANDAS   39 1/2
6x2              LAMINA  37 1/2      BANDAS   43 1/2
6X2 1/2       LAMINA  40 1/2      BANDAS   46 1/2
6X3             LAMINA  43 1/2      BANDAS   49 1/2
6X3 1/2       LAMINA  47 1/2      BANDAS   53 1/2
6X4             LAMINA  50 1/2      BANDAS   56 1/2
6X4 1/2       LAMINA  53 1/2      BANDAS   59 1/2
6X5             LAMINA  57            BANDAS   63
7X1             LAMINA  33 1/2      BANDAS   39 1/2



7X1 1/2       LAMINA  37 1/2      BANDAS   43 1/2
7X2             LAMINA  40 1/2      BANDAS   46 1/2
7X2 1/2       LAMINA  43 1/2      BANDAS   49 1/2
7X3             LAMINA  47 1/2      BANDAS   53 1/2
7X3 1/2       LAMINA  50 1/2      BANDAS   56 1/2
7X4             LAMINA  53 1/2      BANDAS   59 1/2
7X4 1/2       LAMINA  57            BANDAS   63
7X5             LAMINA  60 1/2      BANDAS   66 1/2
8X1             LAMINA  37 1/2      BANDAS   43 1/2
8X1 1/2       LAMINA  40 1/2      BANDAS   46 1/2
8X2             LAMINA  43 1/2      BANDAS   49 1/2
8X2 1/2       LAMINA  47 1/2      BANDAS   53 1/2
8X3             LAMINA  50 1/2      BANDAS   56 1/2
8X3 1/2       LAMINA  53 1/2      BANDAS   59 1/2
8X4             LAMINA  57            BANDAS   63
8X4 1/2       LAMINA  60 1/2      BANDAS   66 1/2
8X5             LAMINA  63 1/2      BANDAS   69 1/2
9X1             LAMINA  40 1/2      BANDAS   46 1/2
9X1 1/2       LAMINA  43 1/2      BANDAS   49 1/2
9X2             LAMINA  47 1/2      BANDAS   53 1/2
9X2 1/2       LAMINA  50 1/2      BANDAS   56 1/2
9X3             LAMINA  53 1/2      BANDAS   59 1/2
9X3 1/2       LAMINA  57            BANDAS   63
9X4             LAMINA  60 1/2      BANDAS   66 1/2
9X4 1/2       LAMINA  63 1/2      BANDAS   69 1/2
9X5             LAMINA  66 1/2      BANDAS   72 1/2
10X1           LAMINA  43 1/2      BANDAS   49 1/2
10X1 1/2     LAMINA  47 1/2      BANDAS   53 1/2
10x2            LAMINA  50 1/2      BANDAS   56 1/2
10X2 1/2     LAMINA  53 1/2      BANDAS   59 1/2
10X3           LAMINA  57            BANDAS   63
10X3 1/2     LAMINA  60 1/2      BANDAS   66 1/2
10X4           LAMINA  63 1/2      BANDAS   69 1/2
10X4 1/2     LAMINA  66 1/2      BANDAS   72 1/2
10X5           LAMINA  69 1/2      BANDAS   75 1/2
12X1 1/2     LAMINA  53 1/2      BANDAS   59 1/2
12X2           LAMINA  57            BANDAS   63
12X2 1/2     LAMINA  60 1/2      BANDAS   66 1/2
12X3           LAMINA  63 1/2      BANDAS   69 1/2
12X3 1/2     LAMINA  66 1/2      BANDAS   72 1/2
12X4           LAMINA  69 1/2      BANDAS   75 1/2
12X4 1/2     LAMINA  72 1/2      BANDAS   78 1/2
12X5           LAMINA  75 1/2      BANDAS   61 1/2

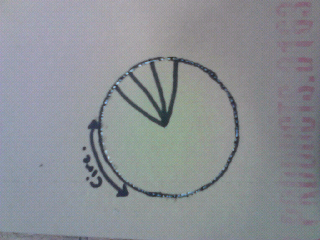

COMO DIVIDIR EN 6 PARTES




Eta formula es para dividir un cuarto de la pipa en 6 partes.... , esta es muy util para la trompa de marrano....
1.-primero trazamos la cuartaparte del circulo de la medida que sea requerida.......
2.- con el compas abierto a la misma medida de la circunferencia hacemos una marca sobre la linea de la circ, colocando el compas en la parte de abajo.......
3.- despues hacemos el mismo procedimiento pero con el compas colocado en la parte de arriba.....
4.- ya que tenemos esas 2 marcas entonses de la parte de abajo hacemos una marca como para dividirla en la mitad.....como en la foto.....
5.-con el compas puesto en la parte de arriba le damos para que se cruse con el de la parte de abajo y marcamos la cruz.....
6.-con la regla aliniamos la marca con la esquina del cuarto de circulo y ponemos una marca en la circ.....ya tenemos 3 marcas....como en la foto....
7.- despues abrimos el compas a uno de los espacios que se formaron entre las 3 marcas........como en la foto....
8.- jiramos el compas y hacemos una marca en la rueda en la parte de arriba.......como en la foto... <!-- Begin BidVertiser code -->
<SCRIPT LANGUAGE="JavaScript1.1" SRC="http://bdv.bidvertiser.com/BidVertiser.dbm?pid=524223%26bid=1307243" type="text/javascript"></SCRIPT>
<noscript><a href="http://www.bidvertiser.com/bdv/BidVertiser/bdv_publisher.dbm">make money</a></noscript>
<!-- End BidVertiser code -->
9.- hacemos lo mismo en la parte de abajo.......como en la foto...
10.- y hay ta los numeramos si es necesareo.....son 7 puntos 6 partes higuales....ojala que les sea de utilidad.
....y si quieren visitar mi canal de youtube hay les dejo el enlace...
















miércoles, 7 de noviembre de 2012

PATRON DE LA Y DESIGUAL




Como se hace la Y desigual????/ asiii!!!!!!



1.- practicamente los primeros pasos son similares a los de la y igual. solo que en esta ocacion trasamos dos lineas hacia abajo partiendo de la linea de la base de los medios circulos de la pipa grande....tal como en la foto.....en cada esxtremo de las lineas trazamos cuartas partes de circulos de la misma medida que la pipa chica........y despues los dividimos en partes como cuando hacemos el pero de la te...........

2.- despues escuadramos los puntos de las cuartaspartes de circulo hacia arriba asta que topen con la curbatura de los medios circulos de la pipa grande......como en la foto....

3.- despues con la regla trazamos lineas horizontales de punto a punto donde toparon las lineas de los cuartos de circulo de las orillas tal como en la foto....tienen que ser 5 lineas en la parte de abajo de la pipa grande.....
4.- despues de los puntos de la pipa chica, los numeramos y los escuadramos para unirlos con cada una de las lineas de la pipa grande empesando con la pipa de abajo y terminando con la de arriba tienen que ser 9 lineas.....tal como en la foto.....
5.- con el compas tomamos una de las medidas en las que dividimos el circulo de la pipa chica....como en la foto......
6.- con esa medida trazamos 9 lineas verticales con nuestra escuadra y las numeramos........como en la foto....

7.- con nuestro compas tomamos cada una de las medidas desde la base del medio circulo de la pipa chica asta cada una de las lineas horizontales de la pipa grande......
8.- y las transferimos a cada una de las lineas verticales que tenemos numeradas aparte.......como en la foto....
9.-despues unimos todas las lineas y ya esta!!!!!!!ese es el patron de la Y desigual.....
10.-. ademas que le seguire aumentando mas cosas para que sea de mas utilidad para todos los insuleiros y lamineiros que como yo les gusta este jale de la lamina....y pos ya que handan por aqui...echenle un vistaso a mi canal de youtube tambien .... nada que ver con el jale ...es otro rollo...hay les dejo el link.













jueves, 1 de noviembre de 2012

TROMPA DE MARRANO




COMO SE HACE LA TROMPA DE MARRANO??????asi!!!!!!



1.-primero mides lo largo de la trompa de marrano y en tu lamina escuadras dos lineas verticales ...tal como en la foto
2.- despues en la linea de la derecha trasas un medio circulo de la medida de la pipa grande y la divides en 6 partes iguales. y las numeras. ( ver como dividir en 6 en una de las postings)


3.- con tu compas en la base del circulo marcas rallas de los numeros hasta la linea vertical.....

4.- despues de que ya los marcaste todos se deven mirar asi como en la foto, tienes que tener un total de 7 numeros empesando amero abajo y terminando arriba.....y en la linea de la izquierda marcas la pipa chica. nota que solo la marcas no hay que dibujarla.....
5.-despues contu regla la pones en la parte de arriba de la pipa grande y la alineas con la pipa chica para obtener asi el punto muerto,despues unes las demas marcas de la pipa grande con el punto muerto y asi obtienes las demas marcas de la pipa chica.....tal como en la foto....
6.- despues colocas tu compas en el punto muerto y lo abres a cada uno de los puntos donde toparon las lineas de los numeros y marcas rayas hacia arriba...tal como en la foto.


7.- haces lo mismo con las marcas de la pipa chica,marcando lineas con tu compas hacia arriba....tal como lo hiciste con el circulo grande.....tal como en la foto.
8.- despues abres tu compas a una de las medidas que dividiste la pipa grande, todas las medidas son iguales   ....tal como en la foto.
9.-con la medida del compas en una de las partes del circulo grande hases una marca en la primera linea que marcaste con tu compas del punto muerto a la parte de arriba del circulo grande.....como en la foto...
10.- despues caminas tu compas un paso hacia la linea que sigue.... como en la foto.
11.- y la sigues caminando en cada una de las lineas asta completar 7 puntos, despues los numeras....





12.-despues conectas cada uno de los puntos de arriba con el punto muerto y esto te dara los puntos de la pipa chica al crusarse con las lineas....
13.- por ultimo unes todos los puntos tanto de la linea de arriba como la de abajo,unes el ultimo punto de la linea de arriba con el ultimo de la de abajo y lo mismo con las primeras y ese es tu patron!!!!!facilisimo
y si quieres echarle un ojo a mi canal de youtube , que no tiene nada que ver con el jale....hay te dejo el link:















miércoles, 31 de octubre de 2012

PATRON DE LA "Y"




COMO SE HACE LA "y" asi!!!!!!



1.- primero se dibuja una linea horizontal con espacio suficiente hacia abajo y despues trase una linea a 45 grados desde enmedio hacia abajo.......
2.- despues escuadramos lines en cada orilla de las lineas trazadas tal como en la foto.....
3.- despues trasamos medios circulos de la medida de la pipa que queremos hacer tal como en la foto....
4.- despues dividimos una de las cuartas partes de uno de los medios circulos y lo escuadramos tal como si fueramos a hacer el pero de la te. tal como en la foto....

5.- despues hacemos lo mismo con la parte de abajo de los 2 medios circulos de la pipa horizontal y los conectamos unos con otros para formar 5 lineas horizontales . tal como en la foto.......
6.- despues marcamos la otra mitad del circulo de abajo para obtener 9 lineas, tal como en la foto.....
7.- despues unimos cada linea con su linea correspondiente, la primera con la de amero abajo, la segunda con la que sigue y asi asta completarlas todas. tal como en la foto.....
8.- con la medida de uno de los espacios en los que dividimos los medios circulos trazamos 9 rayas verticales....es como si estendieramos uno de los medios circulos....

9.- con el compas ,lo abrimos a la medida de la primer linea, de donde se crusa con la linea horizontal , asta la linea que forma la base del medio circulo....tal como en la foto....
10.- y entonses lo marcamos en la primer linea vertical...tal como en la foto....
11.- despues hacemos lo mismo con la siguiente linea y todas las demas tal como en la foto.....
12.- transferimos la segunda marca y asi susecibamente con todas las demas...como en la foto.....
13.- una vez qque pasaste todos los puntos se mira asi como en la foto......
14.-pues ya despues unes todos los puntos y ya esta!!!!!!!ese es tu patron!!!!facilisi !ademas si quieres ya que handas hay dioquis, mira mis videos de youtube hay te dejo el link.....

sábado, 27 de octubre de 2012

TABLA DE MEDIDAS PARA 90S radio largo

Estas medidas son para cortar los gajos de calcio...para usarlas en la lamina tenemos que aumentarle crimp, yo por lo regular le aumento 3/4 de pulgada y quedan perrones....









3x1          2 7/8    lomo 11/16   garg 4 gajos
3x1 1/2   3 1/16   lomo 1/2       garg 4 gajos
3x2         3 1/4     lomo  5/16    garg 4 gajos
3x2 1/2   3 7/16   lomo  1/16    garg 4 gajos
4x1         3 5/8     lomo  1 1/16 garg 4 gajos
4x1 1/2   3 13/16 lomo 7/8       garg 4 gajos
4x2             4       lomo 11/16   garg 4 gajos
4x2 1/2    4 1/4    lomo      1/2  garg 4 gajos
4x3         4 7/16   lomo    5/16  garg 4 gajos
5x1         4 7/17   lomo   1 1/2  garg 4 gajos
5x1 1/2    4 5/8    lomo  1 1/4   garg 4 gajos
5x2         4 13/16 lomo  1 1/16 garg 4 gajos
5x3         5 3/16   lomo  11/16  garg 4 gajos
6x1         3 1/2     lomo  1 3/16 garg 6 gajos
6x1 1/2   3 5/       lomo1 11/16 garg 6 gajos
6x2         3 3/4     lomo  15/16  garg 6 gajos
6x2 1/2   3 7/8     lomo  13/16  garg 6 gajos
6x3            4        lomo  11/16  garg 6 gajos
6x4         4 1/4     lomo  1/16    garg 6 gajos
7x1         4           lomo  1 1/2   garg 6 gajos
7x1 1/2   4 1/8     lomo  1 5/16 garg 6 gajos
7x2         4 1/4     lomo  1 3/16 garg 6 gajos
7x2 1/2   4 7/16   lomo  1 1/16 garg 6 gajos
7x3         4  9/6    lomo  15/16  garg 6 gajos
7x4         4 13/16 lomo  11/16  garg 6 gajos
8x1         4 9/16   lomo  1 3/4   garg 6 gajos
8x1 1/2   4 11/16 lomo  1 5/8   garg 6 gajos



8x2         413/16 lomo  1 1/2   garg 6 gajos
8x2 1/2   4 13/16 lomo  1 9/16 garg 6 gajos
8x3         5 1/16   lomo  1 3/16 garg 6 gajos
8x3 1/2   5 7/16   lomo  11/16  garg 6 gajos
8x4         5 5/16   lomo   15/16 garg 6 gajos
9x1         5 1/4     lomo       2    garg 6 gajos
9x1 1/2   5 3/16   lomo    1 7/8 garg 6 gajos
9x2         5 5/16   lomo   1 3/4  garg 6 gajos
9x2 1/2   5 1/2     lomo  1 9/16 garg 6 gajos
9x3         5 5/8     lomo  1 7/16 garg 6 gajos
9x3 1/2   5 3/4     lomo  1 5/16 garg 6 gajos
9x4         5 7/8     lomo  1 3/16 garg 6 gajos
10x1       4 3/16   lomo  1 1/16 garg 8 gajos
10x1 1/2  5 5/16  lomo  1 9/16 garg 8 gajos
10x2       4 3/8     lomo  1 1/2   garg 8 gajos
10x2 1/2  4 1/2    lomo  1 3/8   garg 8 gajos
10x3       4 9/16   lomo   1 1/4  garg 8 gajos
10x3 1/2 4 11/16 lomo  1 3/16 garg 8 gajos
10x4       4 13/16 lomo  1 1/8   garg 8 gajos
11x1       4 9/16   lomo  1 3/4   garg 8 gajos
11x1 1/2  411/16 lomo   1 3/4  garg 8 gajos
11x2       4 13/16 lomo 1 11/16garg 8 gajos
11x2 1/2  4 7/8    lomo 1 11/16garg 8 gajos
11x3         5         lomo  1 1/2   garg 8 gajos
11x3 1/2  5 1/16  lomo  1 3/8   garg 8 gajos
11x4       5 3/16   lomo  1 1/4   garg 8 gajos
12x1       5           lomo  2 1/16 garg 8 gajos
12x1 1/2   5 1/8   lomo 2 15/16garg 8 gajos
12x2       5 3/8     lomo 1 7/8    garg 8 gajos
12x2 1/2  5 5/16  lomo 1 3/4    garg 8 gajos
12x3   5 3/8         lomo 1 11/16garg 8 gajos
12x3 1/2  5 1/2    lomo 1 9/16  garg 8 gajos
12x4  5 9/16        lomo 1 1/2    garg 8 gajos
14x1 1/2   4 5/8   lomo     2      garg 10 gajos
14x2   4 3/4         lomo  1 7/8   garg 10 gajos
14x2 1/2  4 13/16lomo 1 13/16garg 10 gajos
14x3   4 7/8         lomo 1 3/4    garg 10 gajos



14x3 1/2 4 15/16 lomo  1 3/4   garg 10 gajos
14x4       5           lomo   1 9/16garg 10 gajos
15x1 1/2 4 15/16 lomo  2 1/8   garg 10 gajos
15x2       5           lomo  2 1/16 garg 10 gajos
15x2 1/2  5 1/8    lomo      2     garg 10 gajos
15x3    5 3/16      lomo   1 7/8  garg 10 gajos
15x3 1/2   5 1/4   lomo 1 13/16garg 10 gajos



15x4   5 5/16       lomo 1 3/4    garg 10 gajos
16x1 1/2   5 1/4   lomo 2 1/4    garg 10 gajos
16x2     5 5/16     lomo 2 3/16  garg 10 gajos
16x2 1/2   5 7/16 lomo 2 1/8    garg 10 gajos
16x3   5 1/2         lomo 2 1/16  garg 10 gajos
16x3 1/2   5 9/16 lomo     2      garg 10 gajos
16x4   5 5/8         lomo 1 7/8    garg 10 gajos
17x1 1/2   5 9/16 lomo 2 7/16  garg 10 gajos
17x2     5 5/8       lomo 2 3/8    garg 10 gajos
17x2 1/2    5 3/4  lomo  2 1/4   garg 10 gajos
17x3   5 13/16     lomo 2 3/16  garg 10 gajos
17x3 1/2     5 7/8 lomo 2 1/8    garg 10 gajos
17x4         6         lomo 2 1/16  garg 10 gajos
18x1 1/2  4 7/8    lomo 1 3/4    garg 12 gajos
18x2         5         lomo  2 1/16 garg 12 gajos
18x2 1/2  5 1/16  lomo       2    garg 12 gajos
18x3      5 1/8      lomo 1 11/16garg 12 gajos
18x3 1/2   5 3/16 lomo 1 7/8    garg 12 gajos
18x4       5 1/4     lomo 1 13/16garg 12 gajos
20x1 1/2   5 7/16 lomo 2 7/16  garg 12 gajos
20x2      5 1/2      lomo 2 3/8    garg 12 gajos
20x2 1/2   5 9/16 lomo 2 1/4    garg 12 gajos
20x3     5 5/8       lomo 2 1/4    garg 12 gajos
20x3 1/2  5 11/16lomo 2 1/8    garg 12 gajos
20x4      5 3/4      lomo   2 1/16garg 12 gajos
22x1 1/2   5 1/8   lomo  2 5/16 garg 14 gajos
22x2    5 3/16      lomo   2 1/4  garg 14 gajos
22x2 1/2   5 1/4   lomo  2 3/16 garg 14 gajos
22x3      5 1/4      lomo  2 1/8   garg 14 gajos
22x3 1/2   5 5/16 lomo  2 1/16 garg 14 gajos
22x4      5 3/8      lomo      2     garg 14 gajos
23x1 1/2   5 5/16 lomo  2 7/16 garg 14 gajos

lunes, 22 de octubre de 2012

CABEZA DE GAJOS




COMO SE HACE UNA CABEZA?????asiiii!!!



1.-primero mides lo largo de la cabeza, del centro a la soldadura.....

2.- despues mides la circunferencia del tanque y la divides en el numero de gajos que deceas obtener....
3.- traza una linea vertical del largo que midio la cabeza y en la base abres tu compas a la mitad de la medida que te dieron los gajos de ancho y haces los pasos como si fueras a hacer la te....
4.- despues divides la linea en 4 partes iguales y trasas lineas horizontales como en la foto....


5.- abres tu compas a la medida de la segunda linea del pero de la te que hiciste primero. note que la primera linea es la base de tu patron.....



6.-en la primer linea de la base hacia arriba pones tu marca de los dos lados ....
7.- de la misma manera haces con las demas lineas...

8 .-pones la siguiente marca en la siguiente linea...

9.- y por ultimo lo mismo con la ultima linea.....
10.-despues unimos todas las lineas pare obtener nuestro patron....


11.- agregamos crimp por un lado y bead por el otro y lap para abajo. si la cabeza esta de forma horizontal hay que hacer la mitad por un lado y la mitad por el otro , un gajo con dos crimps para que sea el primero abajo y uno con doble bead para cerrar la cabeza......
